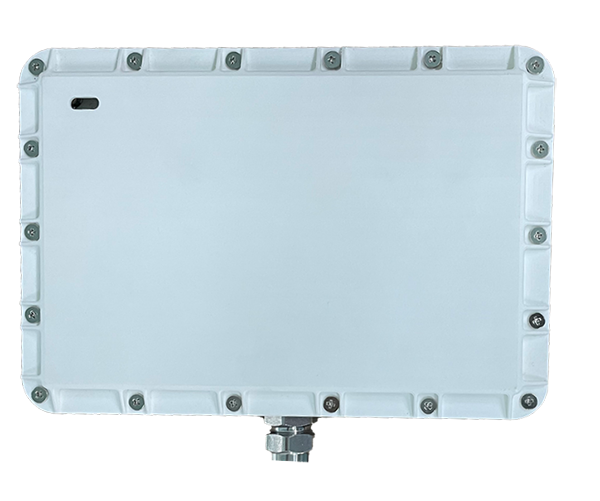

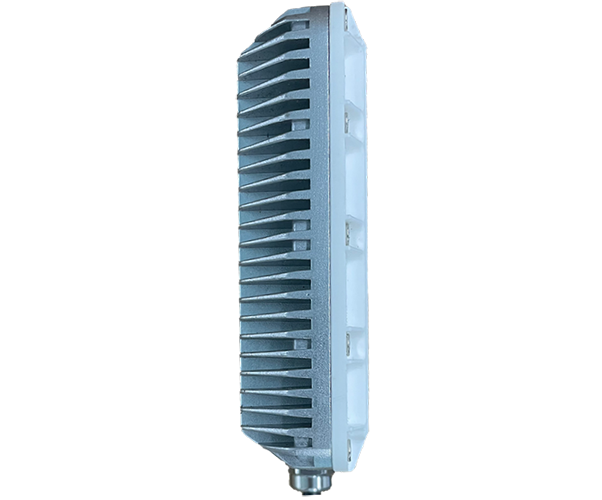

MCTR80-CS3

广域多目标毫米波雷达

MCTR80-CS3广域多目标毫米波雷达主要应用于城市路口的信号控制配时优化中对交通流及车辆运行状态的感知,以及城市各类对车辆精细化管控与车路协同场景。其探测距离可达350米,可实时上报交通流量、停止线流量、排队长度、拥堵状况、停车次数等路口配时常用数据。还可输出车辆实时位置坐标、实时速度信息、车辆类型与长度信息,并可对交通事件进行检测上报。


产品采用FMCW调频连续波工作于80GHz工作频段,符合工信部对非车载雷达频段的最新要求。产品检测性能不受光照、雨雪、灰尘等外部环境影响,其准确的交通流数据与对路口车辆稳定的感知能力,成为路口自适应控制与配时优化的最佳选择。

产品应用场景

广域多目标毫米波雷达主要应用于城市路口的信号控制配时优化中对交通流及车辆运行状态的感知,以及城市各类对车辆精细化管控与车路协同场景。

产品主要参数
产品名称

MCTR80-CS3 广域多目标毫米波雷达

工作频率

79GHZ...81GHZ

检测范围(FOV)

±14° @远距离、±60°@中距离;10° @俯仰

检测距离

20m...350m; 大车:400m  小车:350m  行人:100m;

检测车道个数

8

测距分辨率

1.45m @远距离 、 0.48m @中距离

测距精度

±0.41m @远距离、±0.14m @中距离

测角分辨率

1.58°@远距离@0°、1.32°@中距离@0°

测角精度

±0.16°@远距离@0°、±0.63°@中距离@0°

测速精度

0.47km/h

测速范围-200.7km/h...+200.7km/h
最大检测目标数

256

采样周期

80ms

通讯接口

RJ45以太网接口、RS485、蓝牙5.1

检测数据输出

(1)支持实时过车数据输出,包括车道号、压占时间、驶出速度等,并支持网络、485双接口数据同时上报;

(2)支持多检测线(虚拟线圈)车道级交通统计数据输出,包括总流量、平均速度、时间、空间占有率、车头时距、车身间距等;

(3)支持区域状态数据输出,包括秒级排队数据、停车数据、区域状态数据输出;

(4)支持单车数据输出,包括单车位置坐标、实时速度、航向角、车道号、车辆ID、车辆特征;

(5)支持交通事件检测数据输出,包括排队超限、溢出事件、行人事件、变道事件、逆行事件、闯入事件等;

(6)支持道路交通特征设定,包括车道数、渠化、停止线、隔离带及其他交通设施设定、并支持地图数据导入;

(7)支持车辆自动校准数据导入、卫星数据导入、并可实现高精地图级数据输出;

(8)支持设备监听与故障自动告警;

工作温度

-40℃...70℃

存储温度

-40℃...85℃

供电范围

8V...30V DC

产品尺寸

179MM X 123MM X 35MM

整机质量

1006G

防护等级

IP67

安装方式

安装高度4.5M...8M;
