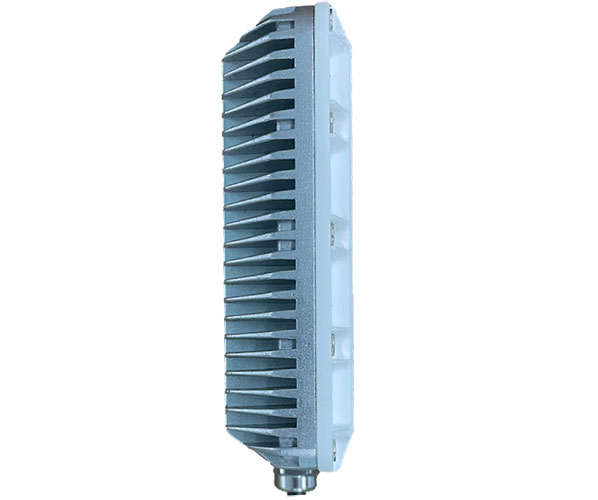

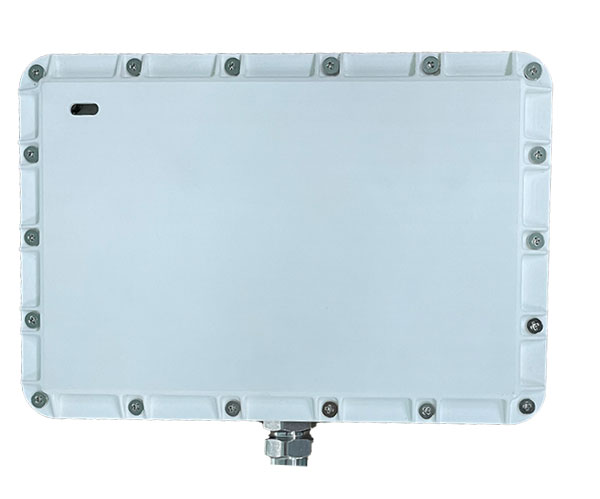

MCTR80-CS4

道路交通流检测器

MCTR80-CS4广域多目标毫米波雷达主要用于城市道路、平交路口、乡村道路及园区与自动驾驶规划道路的交通目标通行情况的精准检测,包括通行情况监测,如无信号灯路口通行预警、汇入及盲区监测、绿波车道通行、可变车道监测、道路施工预警等,还包括违法通行监测类,如长距离变道、加塞、违章掉头、斑马线让行、蛇形飙车等,以及车路协同类,如自动驾驶辅助监测、园区低速自动驾驶辅助监测、车辆伴随式信息服务等。


产品探测距离可达400米,其极高的灵敏度与测距分辨率使其可精准的连续跟踪车辆运行轨迹,进而完成各类应用中对通行过程的精准检测。


产品采用FMCW调频连续波工作于80GHz工作频段,符合工信部对非车载交通雷达频段最新要求。产品检测性能不受光照、雨雪、灰尘等外部环境影响,其强大的感知能力与稳定的检测表现使其成为多场景车路协同与通行监测应用的最佳选择之一。

产品应用场景

毫米波雷达主要用于城市道路、平交路口、乡村道路及园区与自动驾驶规划道路。

产品主要参数
产品名称

MCTR80-CS4 广域多目标毫米波雷达

工作频率

79GHZ...81GHZ

检测范围(FOV)

±9° @远距离、±60°@中距离;

10° @俯仰

检测距离

20m...400m; 大车:400m  小车:350m  行人:100m;

检测车道个数

8

测距分辨率

1.45m @远距离

0.48m @中距离

测距精度

±0.41m @远距离

±0.14m @中距离

测角分辨率

1.58°@远距离@0°

6.34°@中距离@0°

测角精度

±0.16°@远距离@0°

±0.63°@中距离@0°

测速精度

0.7km/h

最大检测目标数

-200km/h ...+200km/h

采样周期

256

通讯接口

80ms

检测数据输出

RJ45以太网接口、RS485、蓝牙5.1

检测数据输出

(1)支持实时过车数据输出,包括车道号、压占时间、驶出速度等,并支持网络、485双接口数据同时上报;

(2)支持多检测线(虚拟线圈)车道级交通统计数据输出,包括总流量、平均速度、时间、空间占有率、车头时距、车身间距等;

(3)支持区域状态数据输出,包括秒级排队数据、停车数据、区域状态数据输出;

(4)支持毫秒级单车数据输出,包括单车位置坐标、实时速度、航向角、车道号、车辆ID、车辆特征、置信度等;

(5)支持交通事件检测数据输出,包括路口应用中排队超限、溢出事件、行人事件、变道事件、逆行事件、闯入事件及道路通行应用中停车/驶离、拥堵、超低速等;

(6)支持用户定义的预警事件输出、支持预警关系的逻辑更改;

(7)支持以RS485接口直接给显示屏幕输出预警编辑信息;

(8)支持道路交通特征设定,包括车道数、渠化、停止线、隔离带及其他交通设施设定、并支持地图数据导入;

(9)支持基于车辆校准数据的道路自动划定、道路信息自动生成及地图数据导入、并可实现高精地图级数据输出;

支持设备监听与故障自动告警;

工作温度

-40℃...70℃

存储温度

-40℃...85℃

供电范围

8V...30V DC

产品尺寸

179MM X 123MM X 35MM

整机质量

1006G

防护等级

IP67

安装方式

安装高度4.5M...14M;
